대시보드

IN2WISER WebToolkit의 대시보드는 사용자가 실행한 워크플로우에 대한 통계정보(일별 배포/실행 중인 워크플로우 개수, 엔진 상태) 및 현재 서비스 되고 있는 서빙 엔진(온디맨드방식 처리 엔진, 스트림방식 처리 엔진)의 세부 정보를 보여줍니다.

intro_signin

  1. Dashboard를 선택하면 사용자가 실행한 Workflow에 대한 정보를 확인할 수 있습니다.


Workflow

intro_signin

  1. 검색하고자 하는 날짜를 선택하여 검색버튼을 클릭하면, 해당 기간에 배포/실행중인 Workflow 및 Engine 상태가 시각적으로 표출됩니다.

  2. 검색한 기간 내에 해당하는 일별 배포된 Workflow가 집계되어 표출되며, 마우스 포인트를 바에 올려 해당 날짜와 배포된 Workflow의 개수를 확인할 수 있습니다.

    workflow_deploy

  3. 검색한 기간 내에 해당하는 일별 실행중인 Workflow가 집계되어 표출되며, 마우스 포인트를 바에 올려 해당 날짜와 실행 중인 Workflow의 개수를 확인할 수 있습니다.

    workflow_inprogress

  4. 검색한 기간 내에 해당하는 실행되었던 Workflow의 Engine들의 상태 정보가 집계되어 Engine Status에 표출됩니다. 마우스 포인트를 그래프에 놓으면, 원 그래프 중앙에 각 Engine 상태의 비중이 백분위로 표출됩니다.


Services

intro_signin

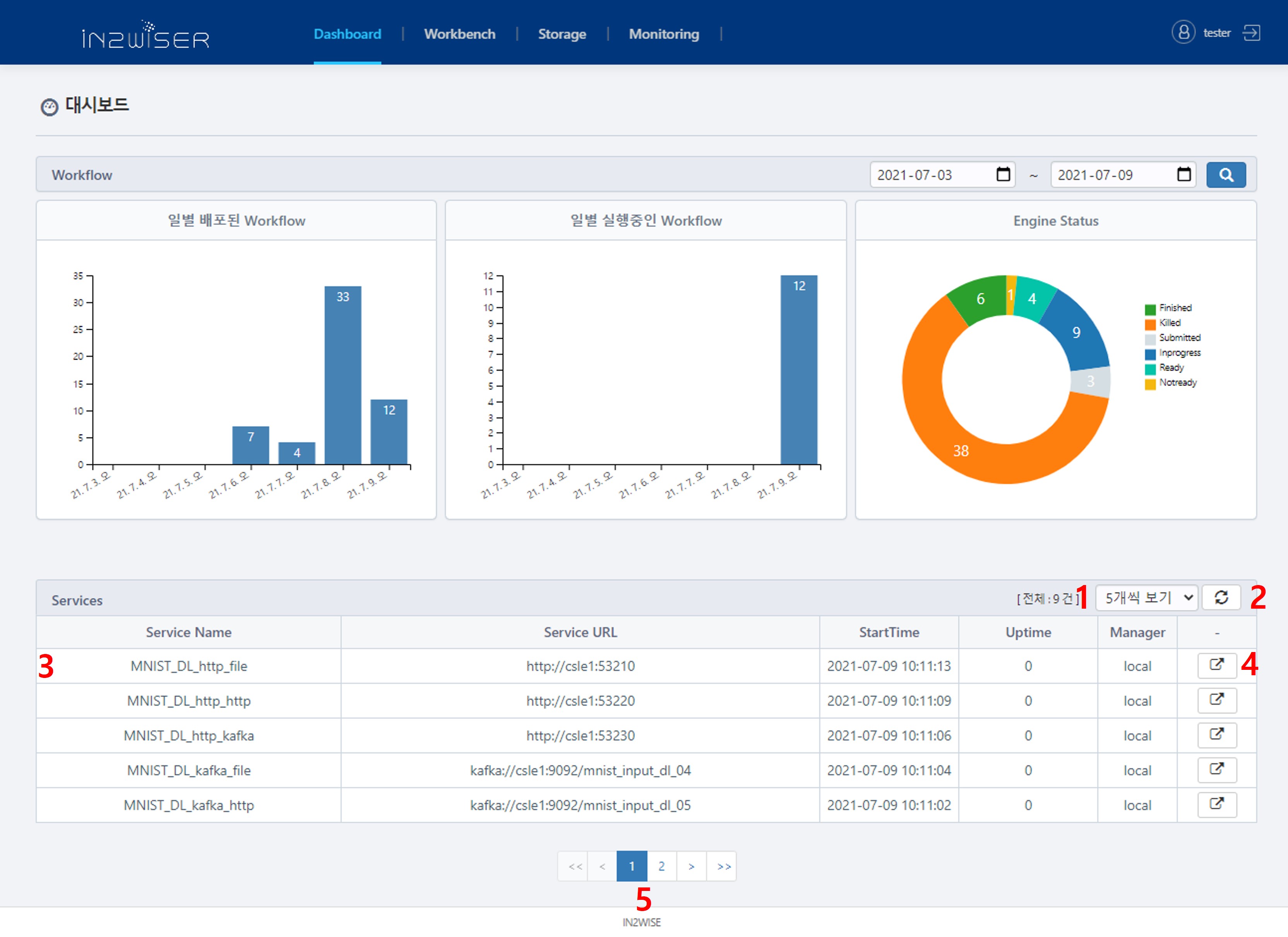

  1. 서비스 중인 서빙 엔진을 리스트로 보여주며, 5, 10, 20, 30 개씩 보기를 이용하여 한 번에 표출할 수 있는 개수를 지정합니다.
  2. 표출된 서비스들을 새로고침하는 버튼입니다.
  3. 현재 운영중인 서비스가 열거됩니다.
  4. 해당 서비스가 실행되고 있는 Workflow를 확인하기 위해 Monitoring 화면으로 이동합니다. 이때 실행되고 있는 서비스를 포함하는 엔진에 포커스가 맞춰집니다.
  5. Services에 표출된 리스트의 페이지 이동 버튼입니다.
