모니터링

진행내역/상태 모니터링에서는 IN2WISER에서 실행한 워크플로우(워크플로우에 속한 엔진 포함)의 목록 및 상태를 확인할 수 있습니다. 또한 워크플로우 및 엔진의 Status에 따라 실행 중인 워크플로우 및 엔진을 종료하거나, 재실행할 수 있습니다. Workflow Histroy 탭에서 엔진이 실행 되어 생성된 결과파일을 확인하고 그래프로 시각화 하거나 로그 기록을 볼 수 있습니다.

monitoring_main

  1. IN2WISER Webtoolkit 상단의 Monitoring 탭을 선택하면 위와 같은 화면이 표출됩니다.


Workflow

monitoring_workflow_main

  1. Workflow 탭을 선택하면 IN2WISER에서 실행한 워크플로우(워크플로우에 속한 엔진 포함)의 목록 및 상태를 확인할 수 있으며, 워크플로우에 대한 종료 및 재실행이 가능합니다.

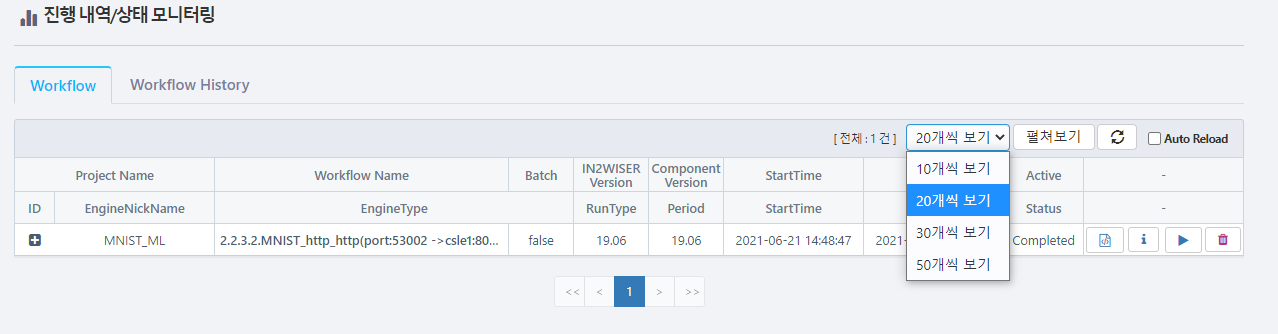

  2. N개씩 보기는 한 화면에 보여지는 워크플로우의 개수를 조절하는 기능이며, 10, 20, 30, 50 개씩 보기 중 선택 가능하고, 기본으로 "20개씩 보기"로 설정되어 있습니다. 아래는 N개씩 보기를 선택했을 때 설정할 수 있는 리스트를 보여주는 확면입니다.

    monitoring_workflow_record_list

  3. 펼쳐보기는 화면에 보여지는 workflow에 속한 엔진들의 목록을 일괄적으로 보여주며, 줄여보기는 펼쳐진 엔진들을 다시 숨기는 역할을 합니다. 아래는 펼쳐보기, 줄여보기를 선택했을 때의 화면입니다.

    monitoring_workflow_record_spread

  4. 새로고침을 누르면 워크플로우 및 엔진 상태를 업데이트 합니다.

  5. Audo Reload를 선택할 경우, 주기적으로 워크플로우 및 엔진의 상태가 업데이트 됩니다.

  6. + 을 누르면 선택한 워크플로우에 대한 엔진 상태 및 정보들이 펼쳐져 보입니다. 아래 화면은 +를 선택했을 때 단일 워크플로우에 대한 세부 엔진이 표출되는 것을 보여줍니다.

    monitoring_workflow_record_spread_alone

  7. 세부 Spec보기를 누르면 IN2WISER 편집기에서 작성한 워크플로우 스펙을 Json 행태로 표출해줍니다. 아래 화면은 세부 Spec보기를 눌렀을 때 표출되는 화면입니다.

    monitoring_workflow_spec

  8. Log 보기를 누르면 해당 워크플로우의 빌드 로그와 실행 로그를 확인할 수 있습니다. 아래는 빌드 로그 및 실행 로그에 대한 화면입니다.

    monitoring_workflow_build_log

    monitoring_workflow_execution_log

  9. Start (▶)버튼을 누르면 "해당 Workflow를 배포 하시겠습니까?"라는 팝업이 뜨며, 확인 클릭 시 해당 워크플로우가 재실행합니다.

    monitoring_workflow_start

    Stop (■)버튼을 누르면 "해당 Workflow의 배포를 중지 하시겠습니까?"라는 팝업이 뜨며, 확인 클릭 시 해당 워크플로우가 종료됩니다.

    monitoring_workflow_stop

  10. Workflow 삭제버튼을 누르면 해당 워크플로우가 워크플로우 목록에서 제거됩니다. Monitoring에서의 Workflow 삭제는 빌드, 배포, 종료 정보를 삭제하는 행위로 Workbench 운영화면에서 워크플로우가 삭제되지 않습니다.

    monitoring_workflow_delete

  11. 워크플로우 목록 페이지 이동 버튼입니다.


Workflow History

workflow_history_main

  1. Workflow History텝을 선택하면 IN2WISER에서 실행했던 워크플로우에 대한 목록이 화면에 표출됩니다.

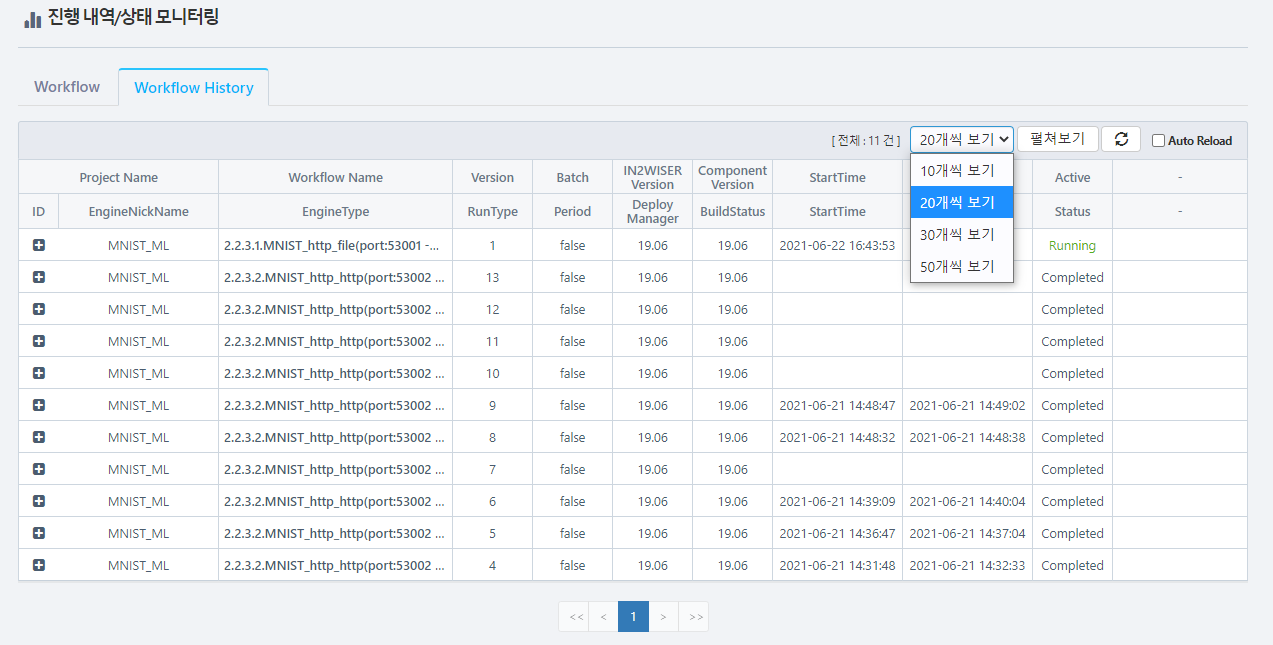

  2. N개씩 보기는 한 화면에 표출되는 워크플로우 목록을 의미하며, 10, 20, 30, 50개씩 보기가 선택 가능하고, 기본 설정 "20개씩 보기"입니다. 아래화면은 해당 버튼을 클릭했을 때의 표출 리스트 입니다.

    workflow_history_list

  3. 펼쳐보기를 누르면 워크플로우 목록에 있는 워크플로우에 대하여 워크플로우 및 세부 엔진 목록까지 표출합니다. 줄여보기는 펼쳐진 워크플로우 및 엔진 목록을 숨기는 기능입니다. 아래 화면은 펼쳐보기, 줄여보기를 수행했을 때의 화면입니다.

    monitoring_workflow_history_spread

  4. 새로고침을 누르면 워크플로우 목록에 대하여 전체 새로고침을 진행합니다.

  5. Auto Reload를 선택하면 주기적으로 워크플로우 목록을 갱신합니다.

  6. +를 선택하면 선택된 워크플로우에 대한 워크플로우 및 세부 엔진 목록을 표출합니다. 아래 화면은 +를 눌렀을 때 표출되는 화면과 -를 눌렀을 때 접혀지는 화면입니다.

    monitoring_workflow_history_spread_alone

  7. 워크플로우 히스토리 목록 페이지 이동 버튼입니다.

monitoring_workflow_history_detail

  1. 결과 Chart 보기는 선택한 워크플로우에 대한 결과를 보여줍니다. 워크플로우의 Writer가 FileWriter일 경우 활성화됩니다.
  2. 결과 미리 보기는 선택한 워크플로우에 대한 결과를 보여줍니다. 워크플로우의 Writer가 FileWriter일 경우 활성화됩니다.
  3. Show log는 워크플로우를 빌드하고 실행한 엔진에 대한 로그를 보여줍니다.

결과 Chart 보기

결과 chart 보기는 데이터를 확인하는 부분과 데이터에 대한 통계치를 확인하는 부분으로 나눌 수 있습니다. 결과 Chart 보기 는 구분자로 데이터를 확인할 수 있는 파일일 때, 적합하게 보여줍니다.

monitoring_workflow_history_chart_result_data

  1. Data를 선택하면 결과를 확인하고 하는 파일에 대한 데이터를 볼 수 있습니다.
  2. File list에서 파일을 선택하고 Separator, Header Included, Sampling을 설정하고 OK를 선택하여 보고자 하는 데이터를 표출할 수 있습니다.
  3. 2.에서 설정한 값을 토대로 데이터가 표출되는 영역입니다.

monitoring_workflow_history_chart_result_statistics

  1. Statistics는 Data에서 설정(Separator, Header Included, Sampling)한 값을 토대로 통계치를 보여줍니다.
  2. Data에서 설정(Separator, Header Included, Sampling)한 값을 토대로 데이터에 대한 통계치를 보여주는 영역입니다.

결과 미리 보기

결과 미리 보기는 워크플로우 실행 후, 생성된 결과를 보여주는 부분이며, text 로 표출합니다.

monitoring_workflow_history_result_preview

  1. 표출하고자 하는 데이터의 최대 길이를 Max Length에 입력하고 OK 를 누르면 설정한 길이를 최대로 데이터를 출력합니다.
  2. 1.에서 설정한 최대 길이로 데이터를 표출하는 영역입니다.

로그 보기

워크플로우를 빌드했을 때 로그와 배포해서 실행했을 때 출력된 로그를 보여줍니다.

monitoring_workflow_history_build_log

  1. Engine 빌드로그를 선택하면 워크플로우 빌드 시 출력된 로그가 화면에 표출됩니다.
  2. 새로고침을 선택하면 빌드 로그가 새로고침됩니다.
  3. Auto Reload를 선택하면 주기적으로 빌드 로그가 갱신됩니다.

monitoring_workflow_history_execution_log

  1. Engine 실행로그를 선택하면 워크플로우 실행 시 출력된 로그가 화면에 표출됩니다.
  2. 새로고침을 선택하면 실행 로그가 새로고침됩니다.
  3. Auto Reload를 선택하면 주기적으로 실행 로그가 갱신됩니다.
